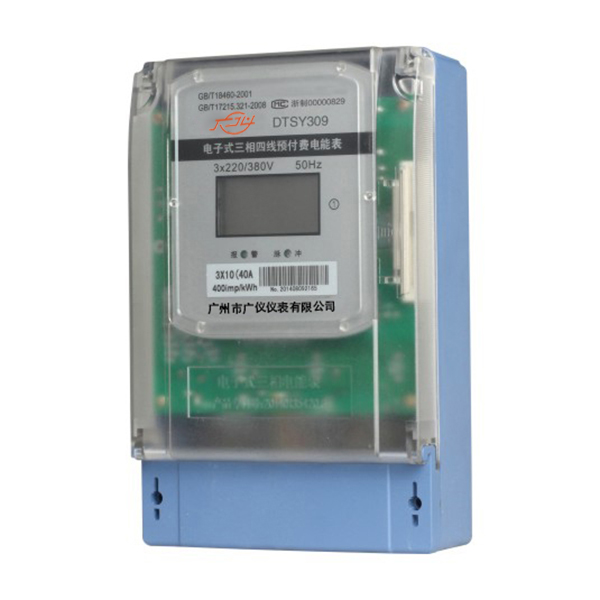

ENDTSY309型三相四線電子式預付費電能表（帶RS485接口）
主要技術參數
|
型號及名稱 |
精度（級） |
參比電壓（V） |
標定電流（A） |
接線方式 |
配置 |
裝箱尺村（mm） |
數量（只） |
|
DTSY309型三相四線 電子式預付費電能表 （液晶顯示） |
1.0 2.0 |
3×220/380 |
1.5(6) |
互感式 |
外置繼電器 |
490×352×269 |
10 |
|
5(20)，10(40)，15(60) |
直接式 |
內置繼電器 |
|||||
|
20(80)，30(100) |
|||||||
|
DTSY309型三相四線電子式預付費電能表 （帶RS485接口） |
1.5(6) |
互感式 |
外置繼電器 |
||||
|
5(20)，10(40)，15(60) |
直接式 |
內置繼電器 |
|||||
|
20(80)，30(100) |
|||||||
|
DTSY309型-G三相四線電子式預付費公用電能表 |
1.0 2.0 |
3×380 3×220/380 |
1.5(6) |
互感式 |
外置繼電器 |
||
|
5(20)，10(40)， |
直接式 |
內置繼電器 |
|||||
|
15(60)20(80)，30(100) |
|||||||
|
DTSY309型-D三相四線電子式預付費電能表(導軌式) |
1.0 2.0 |
3×220/380 |
1.5(6) |
互感式 |
外置繼電器 |
430×230×345 |
20 |
|
5(20)，10(40)， |
直接式 |
內置繼電器 |
|||||
|
15(60)20(80)，30(100) |

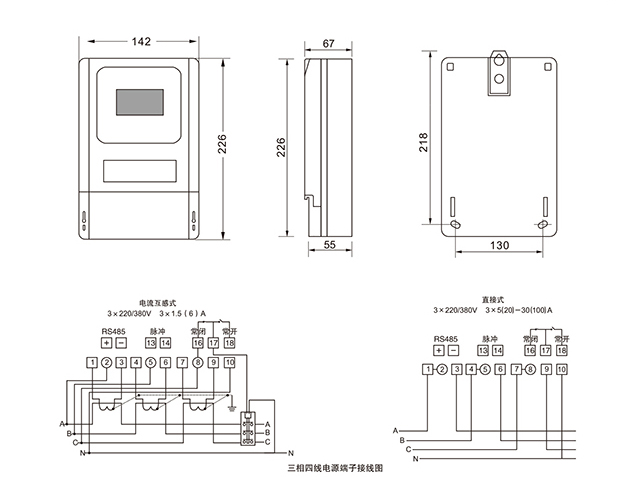

外形安裝尺寸及接線圖
