ENDDSY309型單相電子式預付費電能表（帶RS485接口）
主要技術參數
|
型號及名稱 |
精度（級） |
參比電壓（V） |
標定電流（A） |
接線方式 |
裝箱尺村 |
數量（只） |
|
DDSY309型單相電子式預付費電能表 （LED顯示） |
1.0 2.0 |
220 |
1.5(6) |
互感式 |
450×290×390 |
20 |
|
2.5(10)，5（20），10(40) |
直接式 |
450×290×390 |
20 |
|||
|
15(60)，20(80)，30(100) |
直接式 |
450×290×390 |
20 |
|||
|
DDSY309型單相電子式預付費電能表 （LCD顯示） |
1.0 2.0 |
220 |
1.5(6) |
互感式 |
450×290×390 |
20 |
|
2.5(10)，5（20），10(40) |
直接式 |
450×290×390 |
20 |
|||
|
15(60)，20(80)，30(100) |
直接式 |
450×290×390 |
20 |
|||
|
DDSY309型單相電子式預付費電能表 （帶RS485接口） |
1.0 2.0 |
220 |
1.5(6) |
互感式 |
450×290×390 |
20 |
|
2.5(10)，5（20），10(40) |
直接式 |
450×290×390 |
20 |
|||
|
15(60)，20(80)，30(100) |
直接式 |
450×290×390 |
20 |
|||
|
DDSY309型-G單相電子式 預付費電能表 |
1.0 2.0 |
220 |
1.5(6)，2.5(10)，5(20)，10(40) |
直接式 |
450×290×390 |
20 |
|
15(60)，20(80)，30(100) |
直接式 |
450×290×390 |
20 |
|||
|
DDSY309型-D單相電子式 預付費電能表 (導軌式) |
1.0 2.0 |
220 |
1.5(6)，2.5(10)，5(20)，10(40) |
直接式 |
450×290×390 |
20 |
|
15(60)，20(80)，30(100) |
直接式 |
450×290×390 |
20 |

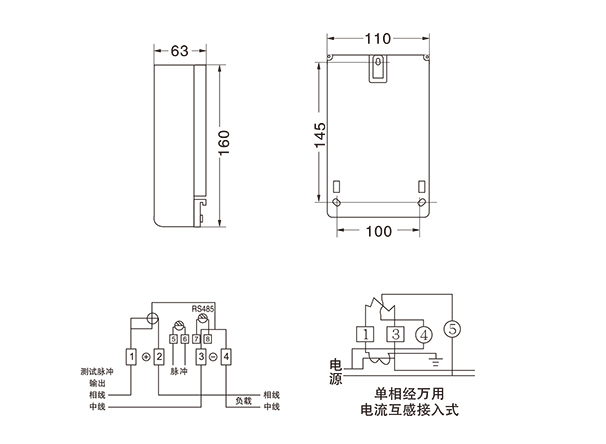

外形安裝尺寸及接線圖
